隨著我國經濟的快速發展，工業生產過程中產生大量的廢氣、廢水和固體廢棄物。其中，NOx排放量和大氣NOx濃度的快速增加，NOX與水結合產生硝酸，隨著大氣的氧化性增加，即會產生一系列例如酸雨、光化學煙霧、破壞臭氧層等的城市和區域環境問題，對人體健康和生態環境構成巨大的危害。
為了改善日益嚴重的NOx污染，世界各地都在做不懈的努力，采用多種脫硝技術方法，減少NOx排放。其中脫硝噴霧技術因其技術成熟、脫硝率高已被廣泛應用到鋼鐵、環保、食品、造紙、電子等各個工業領域。

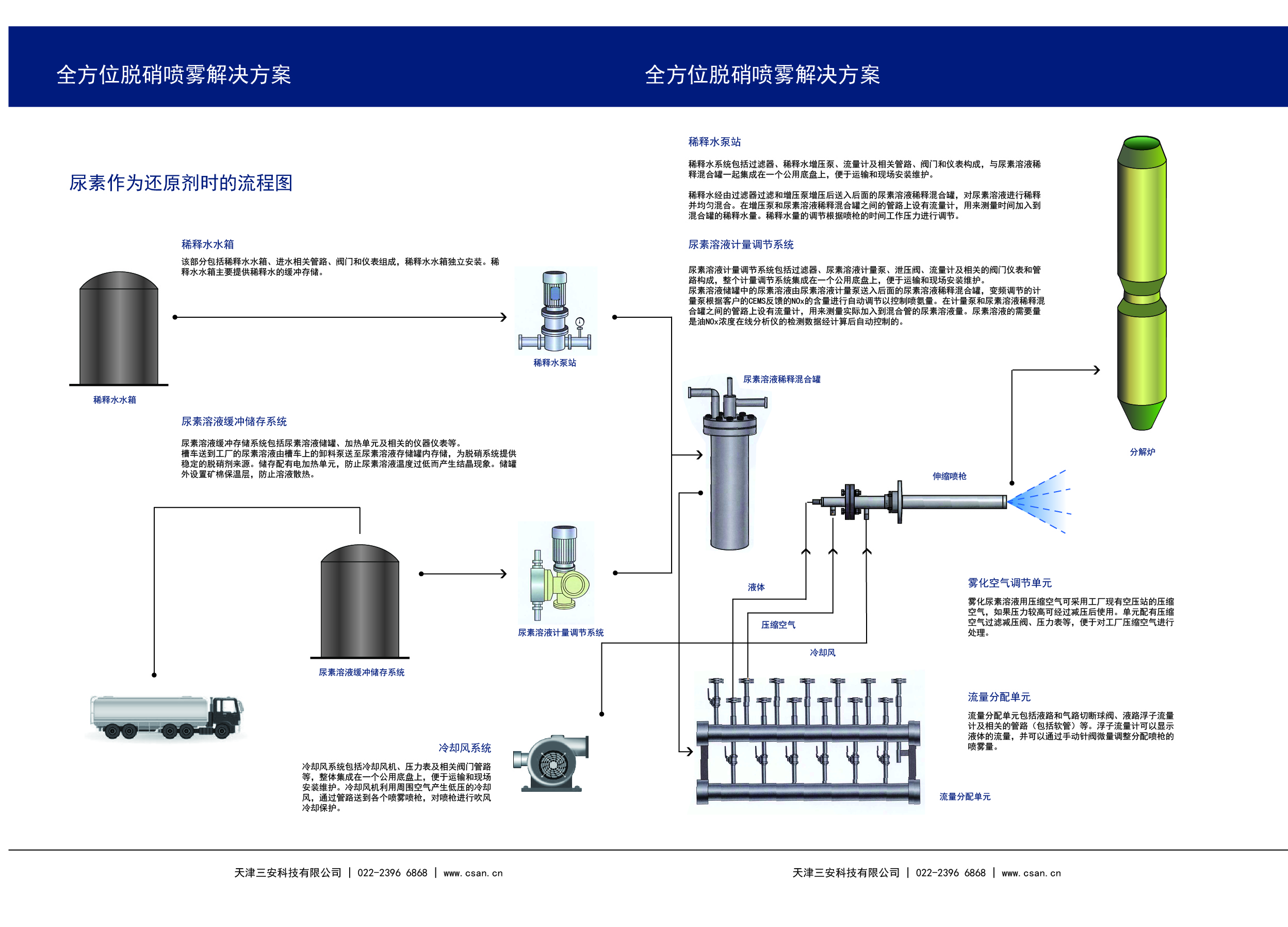

今天介紹采用尿素作為催化劑使NOx還原的脫硝噴霧技術方案。
稀釋水水箱
該部分包括稀釋水水箱、進水相關管路、閥門和儀表組成，稀釋水水箱獨立安裝。稀釋水水箱主要提供稀釋水的緩沖存儲。
尿素溶液緩沖儲存系統
尿素溶液緩沖存儲系統包括尿素溶液儲罐、加熱單元及相關的儀器儀表等。
槽車送到工廠的尿素溶液由槽車上的卸料泵送至尿素溶液存儲罐內存儲，為脫硝系統提供穩定的脫硝劑來源。儲存配有電加熱單元，防止尿素溶液溫度過低而產生結晶現象。儲罐外設置礦棉保溫層，防止溶液散熱。
冷卻風系統
冷卻風系統包括冷卻風機、壓力表及相關閥門管路等，整體集成在一個公用底盤上，便于運輸和現場安裝維護。冷卻風機利用周圍空氣產生低壓的冷卻風，通過管路送到各個噴霧噴槍，對噴槍進行吹風冷卻保護。
稀釋水泵站
稀釋水系統包括過濾器、稀釋水增壓泵、流量計及相關管路、閥門和儀表構成，與尿素溶液稀釋混合罐一起集成在一個公用底盤上，便于運輸和現場安裝維護。
稀釋水經由過濾器過濾和增壓泵增壓后送入后面的尿素溶液稀釋混合罐，對尿素溶液進行稀釋并均勻混合。在增壓泵和尿素溶液稀釋混合罐之間的管路上設有流量計，用來測量時間加入到混合罐的稀釋水量。稀釋水量的調節根據噴槍的時間工作壓力進行調節。
尿素溶液計量調節系統
尿素溶液計量調節系統包括過濾器、尿素溶液計量泵、泄壓閥、流量計及相關的閥門儀表和管路構成，整個計量調節系統集成在一個公用底盤上，便于運輸和現場安裝維護。
尿素溶液儲罐中的尿素溶液由尿素溶液計量泵送入后面的尿素溶液稀釋混合罐，變頻調節的計量泵根據客戶的CEMS反饋的NOx的含量進行自動調節以控制噴氨量。在計量泵和尿素溶液稀釋混合罐之間的管路上設有流量計，用來測量實際加入到混合管的尿素溶液量。尿素溶液的需要量是油NOx濃度在線分析儀的檢測數據經計算后自動控制的。
霧化空氣調節單元
霧化尿素溶液用壓縮空氣可采用工廠現有空壓站的壓縮空氣，如果壓力較高可經過減壓后使用。單元配有壓縮空氣過濾減壓閥、壓力表等，便于對工廠壓縮空氣進行處理。
流量分配單元
流量分配單元包括液路和氣路切斷球閥、液路浮子流量計及相關的管路（包括軟管）等。浮子流量計可以顯示液體的流量，并可以通過手動針閥微量調整分配噴槍的噴霧量。
噴霧噴槍是脫硝噴霧系統中的重要設備，其噴霧的均勻程度及耐腐蝕性都關系到脫硝的效率。關于脫硝噴霧噴槍的問題可咨詢天津三安科技有限公司 022-2396 6868，歡迎咨詢與訂購。
