 特長
• 如果需要較大的反應表面或具有較大流速和粘度的交換表面，則使用此款噴嘴。
|
材質
• 黃銅 鈦 耐酸不銹鋼 鉻鎳鐵合金
• 耐熱不銹鋼 哈氏合金(可根據要求定制加工) 。 |
產品介紹：
• 此類噴嘴可以在0.5巴以上的壓縮空氣、氣體或蒸汽霧化介質的幫助下完全霧化液體。
• 液體壓差用于控制所有型號的流量。
• 液滴尺寸取決于每千克霧化介質與每千克水的質量比。
• 可實現1:10的液體控制范圍(在某些情況下，1:30是可能的)。
• 兩種成分在離開噴嘴孔之前不會混合。
• 無液體控制針型特別適用于高粘度液體的霧化。
• 根據可控性、污染危險性和粘度，可在無液體控制針型中安裝用于預霧化的全錐旋流芯或三槽旋轉器。
三槽旋轉器實現了更好的預霧化，但更容易堵塞。
• 標準噴嘴型號配有一個螺釘配件，可在法蘭或罐壁上進行簡單安裝。
• 在一定范圍內，該系列噴嘴也可用作噴射器。
• 如果需要較大的反應表面和/或具有較大流速和粘度的交換表面，則使用此款噴嘴。
• 噴霧形狀：圓形實心錐。
• 噴流角度：20°-40°(也可通過軸位置進行調節)。
• 液滴尺寸：20-200µm。
• 流量：0.3-40l/min。
• 標準噴孔：2.0/3.0/4.0/6.0/8.0/10.0mm，可根據要求定制孔徑尺寸。
一般應用：
• 吸附、涂布、燃燒
• 整理、流化床技術
• 造粒、混合、增稠
• 油、醇回收工藝工程
• 噴霧干燥、煙草工業

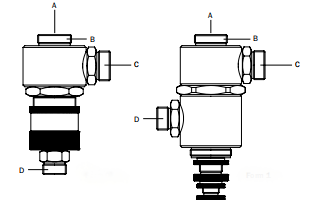

外形尺寸：

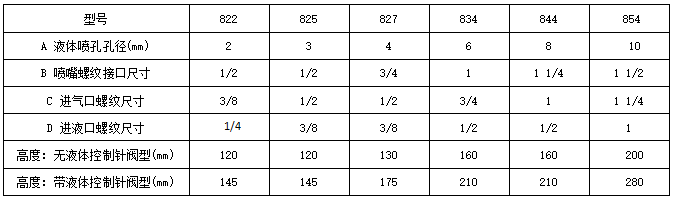

型號822-854尺寸
無液體控制針型 帶液體控制針型 無液體控制針型 帶液體控制針型
參數數據：
噴霧寬度 單位mm 噴霧寬度 單位mm
型號854(不帶液體控制針型)液滴大小 型號854(不帶液體控制針型)液滴大小
孔徑10.0mm，噴霧寬度280mm，距離500mm， 孔徑10.0mm，噴霧寬度280mm，距離300mm，
液體流量100l/h；霧化空氣消耗量250Nm³/h， 液體流量1400l/h；霧化空氣消耗量250Nm³/h，
霧化空氣壓力3.0bar(g)；主軸位置：正常 霧化空氣壓力3.0 bar(g)；主軸位置：正常
噴霧寬度 單位mm 噴霧寬度 單位mm
型號854(不帶液體控制針型)速率 型號854(不帶液體控制針型)速率
孔徑10.0mm，噴霧寬度280mm，距離500mm， 孔徑10.0mm，噴霧寬度280mm，距離300mm，
液體流量100l/h；霧化空氣消耗量250Nm³/h， 液體流量1400l/h；霧化空氣消耗量250Nm³/h，
霧化空氣壓力3.0bar(g)；主軸位置：正常 霧化空氣壓力3.0bar(g)；主軸位置：正常
噴霧寬度 單位mm 噴霧寬度 單位mm
型號854(不帶液體控制針型)體積密度 型號854(不帶液體控制針型)體積密度
孔徑10.0mm，噴霧寬度280mm，距離500mm， 孔徑10.0mm，噴霧寬度280mm，距離300mm，
液體流量100l/h；霧化空氣消耗量250Nm³/h， 液體流量1400l/h；霧化空氣消耗量250Nm³/h，
霧化空氣壓力3.0bar(g)；主軸位置：正常 霧化空氣壓力3.0bar(g)；主軸位置：正常
實物展示：
