產品介紹：
• D系列空氣霧化噴嘴需要一個單一的空氣源來提供霧化空氣。
• 一些型號裝有自動氣缸或清除/斷流針，需要一條額外的空氣通道。
• 所有的型號都需要液流通道。液流通道通過增壓、配備虹吸傳送或重力傳送裝置來輸送液體。

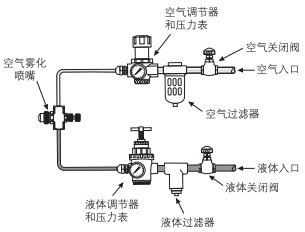

• 建議空氣和液流通道都裝配合適的過濾器、調節器和閥門。
• 空氣霧化噴嘴需要噴霧裝置。每套裝置包括一個空氣帽和一個液體帽，有些也包括O型環和護圈。
• 您可以選擇各種流量、噴霧形狀和壓力的型號或虹吸傳送裝置。
• 1/8D和1/4D系列噴嘴，在標準流量下提供多種配置。
• 在2.8bar下，流量為4.4到256l/h (40psi下為0.55到58.1gph)。
• 可調節噴霧噴嘴提供獨立的液流、霧化空氣和風扇壓力控制以便對流量、顆粒大小、噴霧分布和覆蓋范圍進行微調。
空氣霧化帽
• 液體通過虹吸管傳送或重力傳送。
• 通過這些裝置可將液體吸過輸送管路進入空氣流，并在其中被霧化。
虹吸式(虹吸式的噴霧量是依據吸取高度(H)不同而改變)
噴霧裝置特性
•
每個系列都提供壓力噴霧裝置或虹吸噴霧裝置。
•
每個噴霧裝置都能提供一個特定的噴霧形狀，流量和噴霧覆蓋范圍。
•
噴霧裝置可以在不同的噴嘴系列中相互更換。
•
圓形噴霧： 延展的實心錐形圓形噴霧。
•
廣角圓形噴霧：空心錐形，廣角圓形噴霧。
•
360º環形噴霧：空心錐形，360º環形噴霧。
• 偏轉扇形噴霧：延展的扇形和片形噴霧，偏離入口接頭軸線而噴出
•
扇形噴霧：延展的扇形和片形噴霧。
•

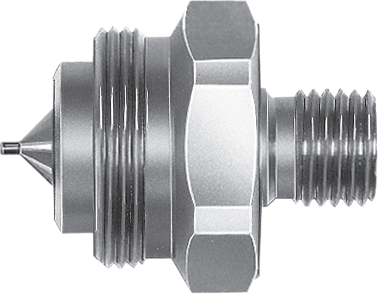

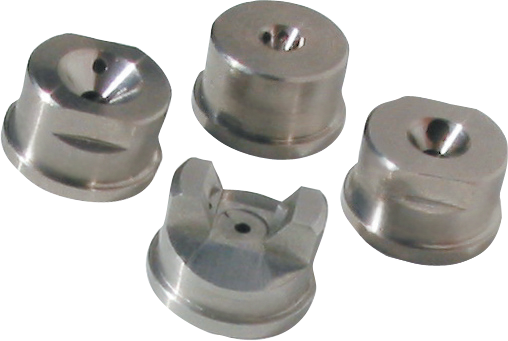

每個噴霧裝置包括一個空氣帽和一個液體帽。
空氣帽 液體帽
霧化控制特性
• 通過調節噴霧裝置內的氣體壓力與液體壓力來實現霧化。
•
通過增加氣體壓力和/或降低液體壓力可以獲得更加精細的霧化效果，導致較高的氣/液流量比。

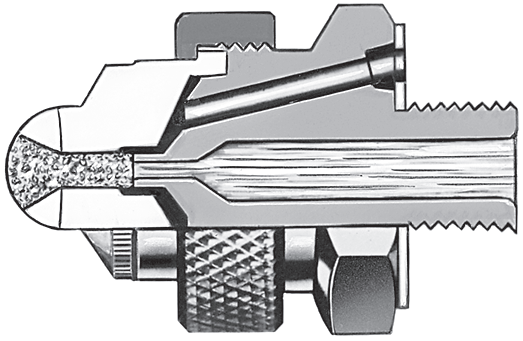

外部混合，壓力裝置：扇形和圓形噴霧形狀

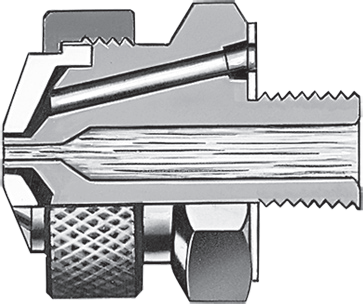

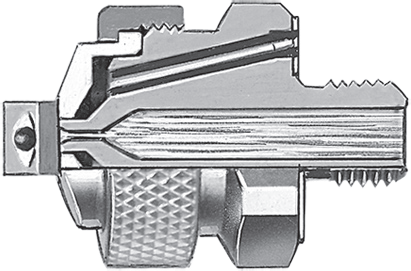

內部混合特性 外部混合特性
•
液體和空氣在內部混合以產生完全霧化的噴霧。 •
液流和空氣流在噴嘴外部混合。
•
液流和氣流并不是獨立的，空氣流的變化也會影響液流。 •
空氣和液流可以被單獨控制。
•
內部混合使用壓力裝置，提供以下噴霧形式： •
有效的噴霧高粘度液體和懸浮磨料。
360º環形噴霧、扇形噴霧 •
外部混合能夠使用壓力裝置或虹吸裝置。
偏轉扇形噴霧、圓形噴霧 •
使用虹吸裝置會噴出圓形噴霧。
橢圓形噴霧、廣角圓形噴霧。 •
使用壓力裝置會噴出扇形噴霧。
內部混合，壓力裝置： 內部混合，壓力裝置： 外部混合，壓力裝置： 外部混合，壓力裝置
圓形噴霧 扇形噴霧 圓形噴霧 扇形噴霧

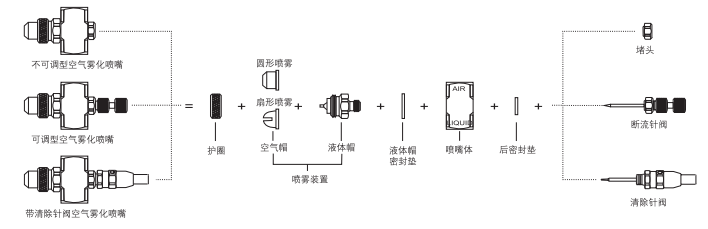

噴嘴組件：
• 基本的D系列噴嘴包括噴嘴主體和噴霧裝置。
• 多種組件可以被添加以提供斷流和清除功能。
• 1/8D和1/4D系列噴嘴主體在相對的兩頭分別有空氣和液體的輸入口。(主體有一個可拆卸的堵頭，保證了可以在日后添加針組件)。
• 帶手動的斷流針系列，可以阻止通往噴嘴的液流。
• 帶手動的清除針系列，針頭滑過液體噴孔清理堵塞物。適合間歇性噴霧應用，在每次噴霧的間隔，噴口處可保持無余液，效果理想。

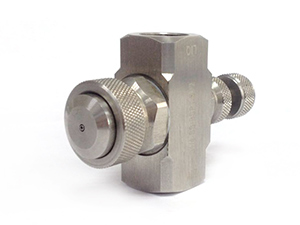

不可調空氣霧化噴嘴 帶清除針閥空氣霧化噴嘴 可調型空氣霧化噴嘴
安裝方式：
厚壁 頂部入口 背部連接
用厚壁轉接器代替噴嘴組件上的護圈， 1/8-2"型號雙噴霧器組件有兩個反方向 背部連接的特點是空氣和液體從入口
在合適的地方。適用于1/8和1/4具有 氣和液體入口連接。組件入口是1/8英 投影軸。組件入口是1/4和1/2英寸
3/4英寸NPT或BSPT(外螺紋)，1/2具 寸 NPT或BSPT(內螺紋)。 NPT或BSPT(內螺紋)。
有11/4英寸NPT或BSPT(外螺紋)，和
1"具有11/2英寸NPT或BSPT(外螺紋)
噴嘴組件，包括那些具有斷流和清除
附屬裝置的噴嘴。
小型裝置 頂部入口 薄壁 雙向噴霧
小型裝置組件體只有1.3 厘米厚 頂部入口的特點是空氣和液體 薄壁轉接器是在厚壁轉接器上 雙噴霧器姐件，具有反向噴
表面呈2.9厘米乘3.2厘米長方形。 入口連接頭與噴霧投影軸線成90° 加上鎖定螺母和墊片，使之能 霧裝置，并垂直于空氣和液
噴嘴頂端到表面的最大距離為3 入口連接頭采用1/8英寸和1/4英 在薄壁情況下安全安裝。它們 體入口。空氣和液體從兩個
厘米，與所使用的噴霧裝置有關。 寸NPT或BSPT(內)。 僅適用于1/8D和1/4D裝置， 反方向入口進入并具有1/4
空氣和液體入口為1/8英寸NPT 帶有鎖定螺母和密封墊片。 英寸(1/4-2D)和1/2英寸
或BSPT(內)管連接。 (1/2-2D)NPT或 BSPT(內)
入口管連接。

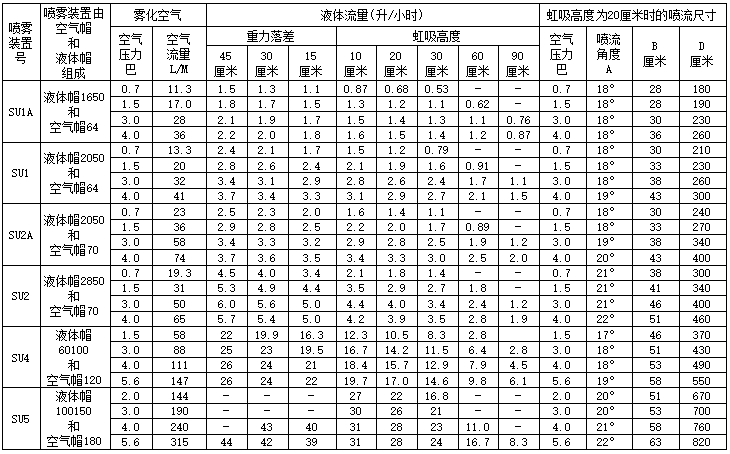

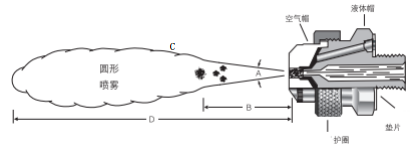

圓形噴霧(虹吸/重力傳送式)
特長
